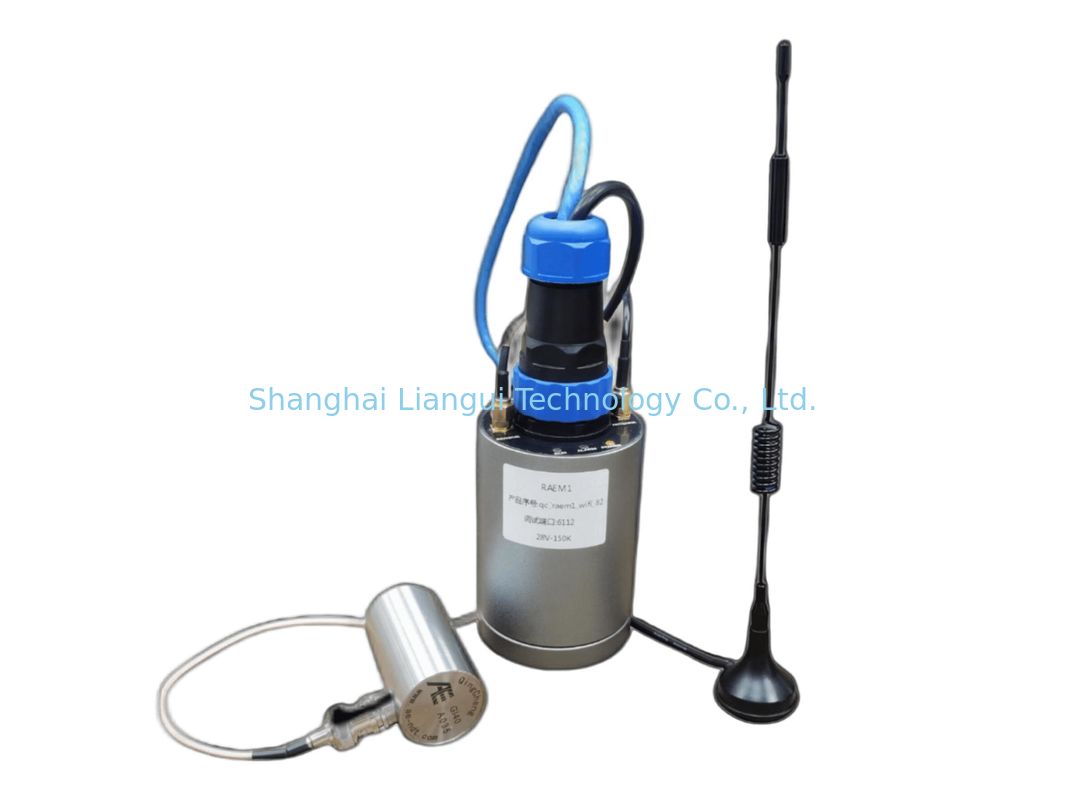

RAEM1-monitor
De RAEM1-monitor is ontwikkeld op basis vanGeluidsgolf ((Acoustic emission)) technologie,En Linux OS zou kunnen
Het maakt het langdurig stabiel.Qingcheng IoT cloudplatform, kan het voldoen aan
verschillende toepassingsvereisten.
¥RAEM1: integratie van signaalverwerving, analyse en gegevenscommunicatie
¢ Aluminiumlegeringsschil, robuuste constructie, kleine afmetingen en lichtgewicht
¢Meerdere verwervingsmodussen: verwerving van de omvang, verwerving van continue parameters, verwerving van intervallen,
en geplandverwerving
¢Op Linux gebaseerd systeem, hoge stabiliteit en hoge beveiliging
¢Flexibele kanaalcombinatie: kan onafhankelijk worden gebruikt of als een meerkanaalcombinatie tot 36 kanalen
¢drempelwaarde of tijdstip
5G-module en 2,5G-Wi-Fi-module, zendingssnelheid tot 120 Mbps en zendafstand tot 100 m
¥100 Mb/s netwerkpoort, maximale transmissiesnelheid: 100 Mbps
¢Ingebouwde 64G SD-geheugenkaart, die kan worden uitgebreid512G voor gegevensopslag
¢gegevens kunnen worden geüpload naar de specifieke cloudserver zoals vereist door deklant en kan ook worden geüpload naar
Qingcheng Cloud platform of AliHet is een cloudplatform voor weergave en analyse.SWAE
software voor realtime analyse en verwerking
¢Sensoren kunnen ingebouwd of uitgebouwd worden
¢Kan worden gebruikt als AE-detector, enkelkanaaldetector enmet een vermogen van niet meer dan 50 W
Technische parameters
|
| Kanaal |
enkel- of meerkanaals |
Precisiteit van de bemonstering |
16 bits |
| Triggermethode |
Drempelwaarde/tijd trigger |
Stroom van het systeem |
< 30 dB |
| Monsternemingspercentage |
Max.2M/s per kanaal |
Dynamisch bereik |
70 dB |
| Beschermingsgraad |
IP65 |
Invoerbandbreedte |
10-800 kHz |
| Analoge filter |
High-pass filters: 30KHz, 125KHz
Filter met lage doorlaat: 80KHz, 175KHz
|
| Digitaal filter |
een vermogen van meer dan 50 W;
hoge pass, lage pass, band pass
|
| Sensor |
Drie ingebouwde voorversterker sensoren opties:28V40dB,12V34dB,5V26dB |
| Gegevensuitvoer |
Golfvorm, AE-parameters en parameterclassificatie |
| AE-parameter |
Aankomsttijd, amplitude, getallen, energie, stijgingstijd, duur, RMS, ASL |
| SD-kaart |
64G ((kan worden uitgebreid tot 512G) |
| Comm-methode |
4G, netwerkpoort, Wi-Fi, RS485 ((aanpasbaar met NB-IOT, Lora etc.) |
| Werktijd. |
-20°C~60°C ((Wi-Fi versie: 0°C~60°C) |
| Stroomvoorziening |
accu of externe voedingsbron (DC 12V) |
Gewicht |
220 g(zonder ingebouwde batterij/sensor) |
| Grootte (D x H) |
62 mm x 100 mm (zonder ingebouwde batterij/sensor) |
| Installatie |
Magnetische basis, kan worden geadsorbeerd op het oppervlak van het object |
