Plastic Injectie het Vormen Materiaal
>

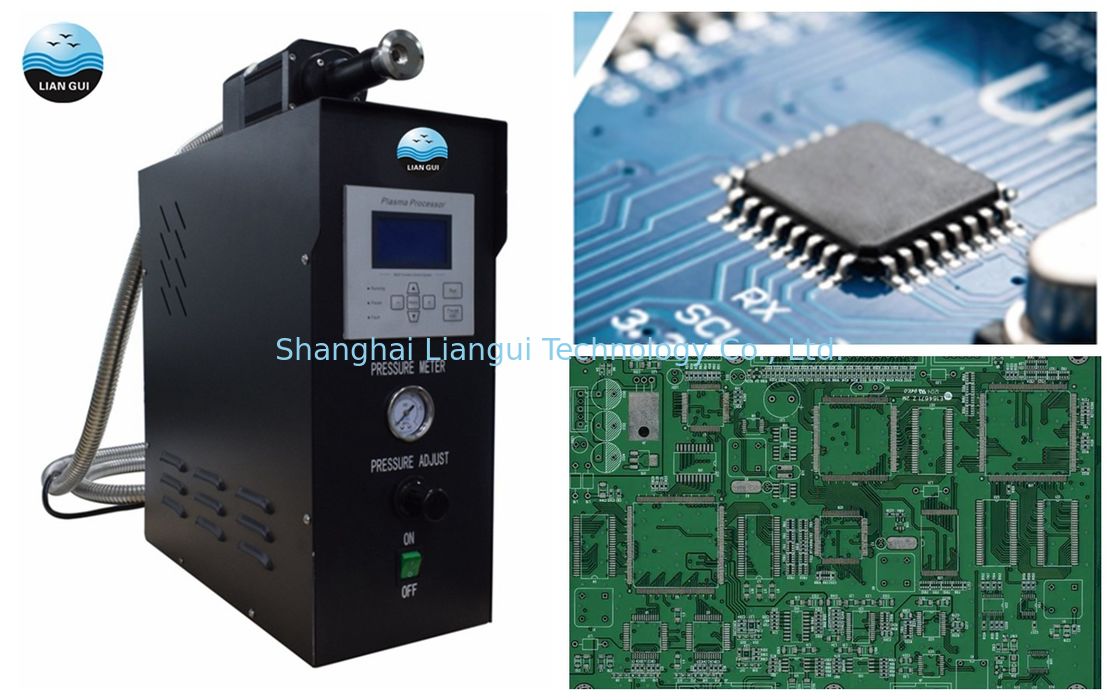

Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad

Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad

Productgegevens:
Plaats van herkomst: China
Merknaam: LianGui
Certificering: CE
Modelnummer: Ts-APR01
Gedetailleerde informatie
Plaats van herkomst:
China
Merknaam:
LianGui
Certificering:
CE
Modelnummer:
Ts-APR01
Productnaam:
Atmosferische Oppervlaktebehandelingsmachine
Modelleer nr.:
Ts-APR01
Grootte:
490 (L) *170 (W) *356 (H) MM
Hoofdchassisgewicht:
21kg
De Macht van de plasmaoutput:
1000w
Macht:
AC220V, 3P, 50-60Hz
Markeren:

High Light

Markeren:

De Oppervlaktebehandelingsmateriaal van PCB

,

Materiaal van de halfgeleider Optoelectronic Oppervlaktebehandeling

,

PCB-het Plasma Schoonmakende Machine van de Kringsraad

Handelsinformatie
Min. bestelaantal:
1
Prijs:
3000-10000USD per pcs
Verpakking Details:
Normale Triplex Verpakking
Levertijd:
7-15 dagen
Betalingscondities:
T/T, Western Union
Levering vermogen:
50-100PCS per maand
Productbeschrijving

Optoelectronic halfgeleider en PCB-de Oppervlaktebehandelingsmateriaal van de Kringsraad



1. Productinleiding



De atmosferische plasma schoonmakende machine is samengesteld uit plasmagenerator, gas die systeem en plasmaspuitpistool vervoeren. De atmosferische plasma schoonmakende machine hangt van stroom, opbrengshoogspanning, hoge frequentieenergie af. Deze energieën produceren lage temperatuurplasma in de geactiveerde en gecontroleerde gloedlossing in de buis van het pijpstaal, en het plasma wordt bespoten aan de behandelde oppervlakte met behulp van de compressieruimte, resulterend in de overeenkomstige fysieke en chemische veranderingen op de behandelde oppervlakte. De oppervlakte van het behandelde voorwerp wordt schoongemaakt, olie, worden de additieven en andere ingrediënten verwijderd, en wordt de oppervlakte statische elektriciteit geëlimineerd. Tegelijkertijd, is de oppervlakte geactiveerd, verhoogde adhesie, is bevorderlijk voor product het plakken, het bespuiten, druk en het verzegelen.



Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad 0    Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad 1





2. Kenmerken


  • Duitse kringstechnologie: De ingevoerde de kringstechnologie van de hoogspanningsvoeding, veroorzaakt hoogte - dichtheids neutraal plasma, om superieur het schoonmaken effect te verzekeren
  • Hoog - de componenten van de kwaliteitskern: Het spuitpistool keurt ingevoerde legerings materiële, op hoge temperatuur weerstand, oxydatieweerstand, lange levensduur goed.
  • Maak bij lage temperatuur zonder schade schoon: Ultra-low temperatuur die (kan binnen 50℃ worden gecontroleerd) schoonmaken zal geen schade aan de productoppervlakte veroorzaken.
  • Uitvoerige veiligheidsbescherming: Functies van de bescherming van de Temperatuurveiligheid, overbelastingsbescherming, de wanordebescherming van de luchtdruk, het alarmbescherming van de kortsluitingonderbreking, allerlei misoperationbescherming.

3. Technische Parameters:





Nr Punt specificatie
Specificaties van de voeding van de Plasmacontrole
 1 GROOTTE (L*W*H) 490mm×170mm×356mm
 2 Gewicht 21kg
 3 Voeding AC220V, 50-60Hz, 3wire
 4 outputmacht 100W--(Regelbaar) 1000W
 5 Plasmaeffectivediameter 2mm10mm Regelbaar
 6 Werkende opnameverbinding 4×6mm Schakelaar
 7 Gebruikshoeveelheid werkend gas CDA: 46±6L/min
 8 Luchtdruk 4.20±0. /kg/cm
 9 Configuratieruimte

Opslag in een goed-geventileerde plaats (omgevingstemperatuur

minder dan 30 graden).

Reserve meer dan verlaten, juist en boven de ruimte met

150mm hittedissipatie,

reserve 150mm achterlijnruimte


 Plasma gunjet specificaties:
1 GROOTTE (H) 85mm×280mm
  2 Gewicht <2.85kg
  3 Afstand tussen voeding en gunjet 3m
Andere specificaties:
 1 Efficiënte schoonmakende waaier 2080mm Facultatief
 2 Verwerkingssnelheid 50-300mm/sec
 3 Verwerkingsafstand 2mm10mm aan het voorwerp



4. Type van Installatie





Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad 2   Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad 3

                         de Bewerker van het inglestationplasma                                                               dubbel-stationPlasmabewerker





              Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad 4                     Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad 5

                 De veiligheidsdekking en de uitlaat kunnen worden aangepast                                        online op de productielijn





5. Principe van Plasma het Schoonmaken

  • Inleiding van Plasma:

Het plasma is een soort bestaande staat van substantie. Het wordt gewoonlijk naast elkaar geplaatst met de stevige, vloeibare en gasachtige staten van een substantie en de „vierde stand van zaken“ genoemd. Het kan de plasma high-energy deeltjes en de materiële oppervlakte fysieke en chemische reactie gebruiken om de materiële oppervlakteactivering, ets, ontsmetting te realiseren en andere processen, evenals materiële wrijvingcoëfficiënt, de adhesie en hydrofiele en andere de oppervlakteeigenschappen van het doel van verbetering.





Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad 6



  • Het schoonmaken Effect van Plasma:

De oppervlakte van het behandelde materiaal wordt schoongemaakt chemisch en fysisch door het plasma en materiële oppervlaktecontact op te nemen en reageert gebruikend plasma het schoonmaken technologie (de kenmerken van het lage temperatuurplasma) om oppervlaktezachtheid te verbeteren, inplanteert nieuwe chemische functionele groep en realiseert ets.



   (1) het schoonmaken en activering voor materiële oppervlakte



     Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad 7



 (2) Chemische effect van de vorm het nieuwe functionele groep.

      Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad 8

Als het reactantgas in elektriciteit-gelost gas wordt geïntroduceerd, zal de complexe chemische reactie aan de oppervlakte van geactiveerd materiaal gebeuren. De nieuwe functionele groepen zullen, zoals hydrocarbyl worden geïntroduceerd, amidogen en carboxyl, die actieve groepen zijn en de activiteit van materiële oppervlakte konden beduidend verbeteren.



(3) plasma ets.

Het plasma ets betekent een proces om vluchtige gasachtige die substantie door plasma van een gekozen soort juist gas wordt geproduceerd te creëren en substantie op stevige oppervlakte te verwijderen.

De techniek van de plasmaets is eigenlijk een soort reactief plasmaproces. Het zogenaamde directe geroepen plasma, ook reactieve ionenets, is een soort vorm waaronder het plasma direct wordt geëtst. Zijn hoofdvoordelen omvatten hoge etstarief en gelijkheid. De technologische parameters van plasma spelen een essentiële rol in etseffect.



Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad 9



6. Plasma het Schoonmaken Proces:





Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad 10



7. Plasma het Schoonmaken Voordelen:

  • Het vervangt de traditionele natte het schoonmaken technologie, en is groen en milieuvriendelijk (bevattend geen VOC).
  • Het gas dient als reactiemiddel zodat zijn de verrichtingskosten laag (zuurstof).
  • Brede waaier van toepassing; de het behandelingsvoorwerp en grondstof te hoeven niet worden onderscheiden (materieel diagram).
  • Hoge het schoonmaken efficiency en gemakkelijk om automatisering te realiseren.
  • Verbeter materiële oppervlakteprestaties en zelfklevende kracht terwijl het verwijderen van vuil.

8. Vergelijking Before and After Plasmabehandeling:





De contacthoek van vloeistof op de oppervlakte van stevig materiaal is een belangrijke parameter om de bevochtigbaarheid van vloeistof op de oppervlakte van materiaal te meten. Als θ90°<90>, de stevige oppervlakte hydrophobic is.



Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad 11



De meting van de dynewaarde is zeer gemeenschappelijk in druk, deklaag, laminerend, het lassen en ander toepassingen. Het kan op de capaciteit van de materiële oppervlakte aan band gemakkelijk wijzen. In het algemeen, groter de dynewaarde, beter de prestaties plakkend van de oppervlakte met een ander materiaal.



Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad 12



9. Gemeenschappelijke Toepassingen:



      Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad 13

                     De oppervlaktewijziging van polymeermaterialen verbetert oppervlaktebezit plakkend



                    Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad 14

         De verwijdering van oxyderesidu van elektronische componenten, verbetert de bandkwaliteit en verbetert het effect plakkend.



               Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad 15

                            De glassubstraten verwijderen organische verontreinigende stoffen





                  Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad 16

                                     Verwijdering van olie van metaaloppervlakten



                   Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad 17

                                   Graphene en andere poeder het schoonmaken wijziging



                       Het Materiaal van de plasmaOppervlaktebehandeling voor Optoelectronic Halfgeleider en PCB-Kringsraad 18



                                              Het geactiveerde plakken van PDMS Oppervlakte





10. Qaulityverzekering en na Salse-de Diensten:





de 1 jaargarantie, als het materiaal tijdens de garantieperiode ontbreekt, zou leverancier personneltoopvolgende moeten schikken en tot het oplossen van problemen behandelen.

1) Toebehoren en Informatie met materiaal.

Wanneer het materiaal wordt geleverd, zal de leverancier een volledige reeks technische documenten betreffende verrichting, het opdragen en onderhoud, met inbegrip van verrichting en onderhoudshandboeken verstrekken. Het onderhoudshandboek zou schakelschema, gasschakelschema en pijpleidingsdiagram moeten bevatten.

2) De installatie

Verstrek alle details nodig om voor de installatie van het plaatsmateriaal voorbereidingen te treffen.

3) Opleiding

Tijdens installatie, kan de opleiding, met inbegrip van normale bedrijfsvoering, reparatie en onderhoud, analyse van tankproblemen en spoedprocedures ver worden verstrekt.

4) Materiaallevering aan gebruik en de naverkoop technische dienst

De leverancier zal de documenten van materiaalinstallatie, verrichting en onderhoud, en technische ondersteuning voor verrichting opleiding verstrekken. Ook een exemplaar van de garantie die op de effectieve datum en de dekking van de garantie wijzen en de contactpersoon van Verkoper.
